18019691088应用范围

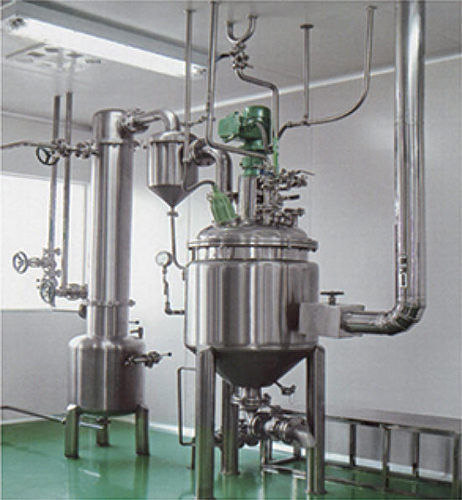

该系列设备主要由浓缩罐主体、冷凝器、汽液分离器、冷却器、受液桶五个部分组成，浓缩罐为夹套结构，冷却器为盘管式结构。可用于制药、食品、化工等行业对料液的浓缩、并且当作回收酒精和简单的回流提取之用。
参数型号 | JN50 | JN100 | JN200 | JN300 | JN500 | JN700 | JN1000 | JN2000 | |
蒸汽压力(MPa) | ＜0.25 | ||||||||
蒸发能力(kg/h) | 20 | 40 | 60 | 80 | 100 | 130 | 160 | 350 | |
加热面积(m²) | 0.4 | 0.6 | 0.8 | 1.1 | 1.2 | 2.0 | 2.5 | 5.5 | |
冷凝面积(m²) | 1.2 | 1.7 | 2.4 | 3.0 | 3.2 | 3.6 | 4.5 | 14 | |
冷却面积(m²) | 0.25 | 0.35 | 0.45 | 0.6 | 0.7 | 0.85 | 1.1 | 3 | |
受液槽容积(L) | 15 | 45 | 60 | 76 | 100 | 125 | 140 | 185 | |
耗能(kg/h) | 23 | 46 | 70 | 92 | 115 | 150 | 185 | 403 | |
真空度(MPa) | -0.08 | ||||||||
容器别类 | 一类 | ||||||||
设备重量(kg) | 410 | 470 | 605 | 715 | 862 | 1015 | 1250 | 2600 | |
外形尺寸(参考)(mm) | L | 1200 | 1350 | 1700 | 1800 | 2100 | 2400 | 2390 | 2730 |
W | 600 | 750 | 800 | 950 | 1200 | 1300 | 1300 | 1500 | |
H | 2200 | 2200 | 2700 | 2850 | 3400 | 3400 | 3720 | 4700 | |
