18019691088概述
采用高速离心的原理，将雾液喷雾成细小雾滴，与高温空气接触，干燥成为细微粉状，配套废气处理装置。蒸发量从25kg~3000kg/h。根据高浓度盐水的腐蚀性及处理难度，采用离心喷雾干燥机一次性将液态物料干燥成粉料，采用特殊工艺处理防腐蚀。适用于造纸废液、硫酸钠等。

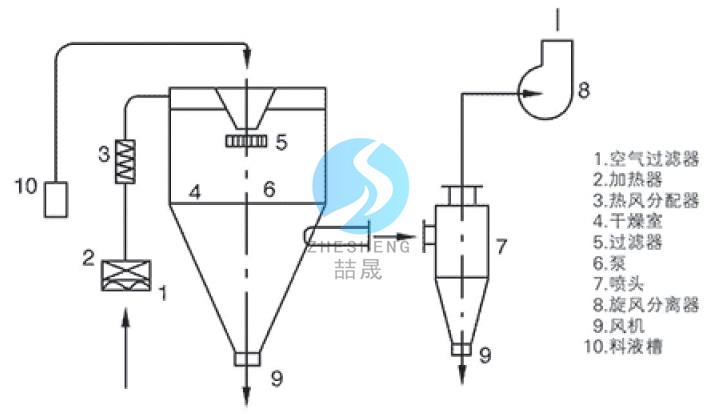

流程图
原理
空气经过滤和加热后，进入干燥器顶部的热风分配器，热空气呈螺旋状均匀地进入干燥室。料液经泵送至塔体顶部的高速离心雾化器，雾化成极细微的雾状液滴，与热空气并流接触，水分在极短的时间内迅速蒸发，成品连续地由干燥塔底部的除尘器收集，废气由风机排出另行处理。
项目型号 | LPG-5 | LPG-25 | LPG-50 | LPG-100 | LPG-150 | LPG-200 | LPG-500 | LPG-800 | LPG-1000 | LPG-2000 | LPG-3000 | LPG-4500 | LPG-6500 | |
水分蒸发量(kg/h) | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800 | 1000 | 2000 | 3000 | 4500 | 6500 | |
喷雾形式 | 高速离心雾化器 | |||||||||||||
雾化器转速(r/min) | 25000 | 18000 | 16000 | 12000-13000 | 11000-12000 | |||||||||
雾化盘直径(mm) | 50 | 102 | 108 | 180-210 | 根据工艺要求确定 | |||||||||
塔体直径(m) | D | 0.9 | 1.75 | 2.3 | 2.7 | 3 | 3.2 | 4.7 | 5.6 | 6.2 | 根据工艺流程、厂地条件及用户要求确定 | |||
占地长度(m) | L | 1.6 | 4 | 4.5 | 5.2 | 7 | 7.5 | 12.5 | 13.5 | 14.5 | ||||
占地宽度(m) | W | 0.91 | 2.7 | 2.8 | 3.5 | 5.5 | 6 | 8 | 12 | 14 | ||||
塔体高度(m) | H | 1.75 | 4.5 | 5.5 | 6.7 | 7.2 | 8 | 10 | 11 | 15 | ||||
喷头吊装高度(m) | H₁ | - | 2.5 | 2.5 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | ||||
| 注：水分蒸发量与物料特性，含固量及热风进出口温度有关。 用户可根据当地能源情况选定加热方式，根据物料特性选择收尘，除尘方式。 | ||||||||||||||
